Der LM-mini84iA ist ein kompakter Vollverstärker, der speziell für den Einsatz mit Kopfhörern entwickelt wurde. EL84-Röhren werden in einem Single-Ended-Design verwendet, um 3 Watt pro Kanal zu liefern.

Der LM-mini84iA kann in jedes bestehende System zwischen einer Quelle und einem Verstärker eingefügt werden, um ein fantastisch klingendes Kopfhörersignal zu erzeugen. So kann er beispielsweise zwischen einem DAC und einem integrierten Verstärker eingesetzt werden und das Signal an den Hauptverstärker und die Lautsprecher weiterleiten, wenn er nicht gebraucht wird.

Dieser Verstärker kann auch zur direkten Versorgung von Hochleistungslautsprechern verwendet werden, wobei ein Wahlschalter an der Vorderseite die Wahl zwischen Lautsprecher- und Kopfhörerausgang ermöglicht.

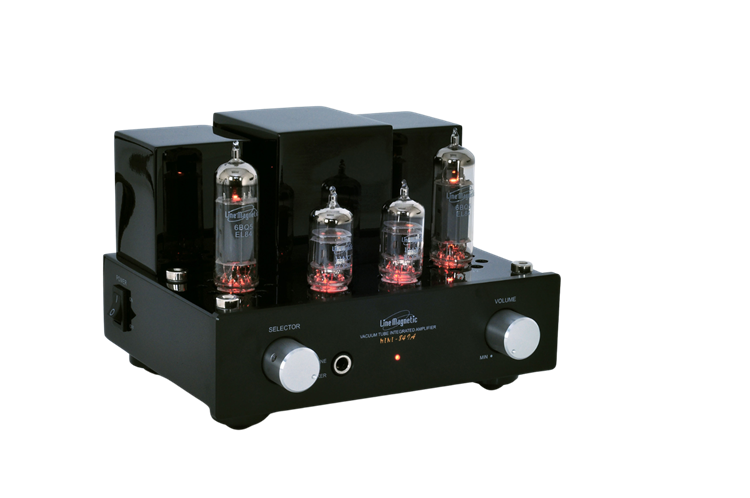

VERWENDETE RÖHREN

   - Eingangsstufe: 2x 12AX7
   - Endstufe: 2x EL84

MERKMALE

   - Der Bias-Regler ist auf der Oberseite des Verstärkers zugänglich und verfügt über ein Echt-Ampere-Meter.
   - Analoger Eingang: 1 Line-Eingang Stereo
   - Lastimpedanz: 4/8O

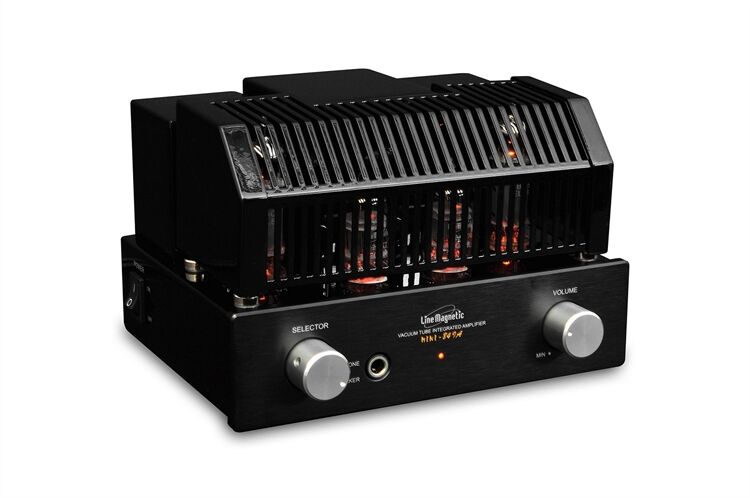

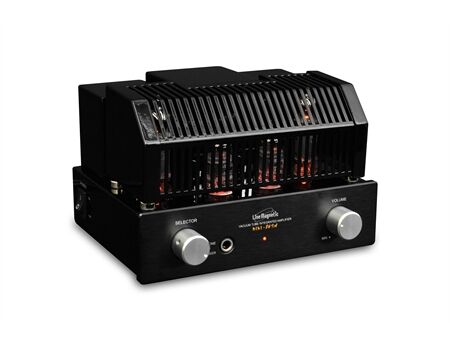

   - Abnehmbarer Vollmetall-Röhrenschutzkäfig

TECHNISCHE DATEN


Allgemeine Beschreibung:  Class-AB-Verstärker

Leistung:  2x3W RMS

Klirrfaktor:  1% (1kHz)

Signal/Rauschabstand:  87dB (gewichtetes A)

Frequenzbereich: (-1,5dB)  10 - 50.000 Hz

Empfindlichkeit:  210 mV (Integrierter Modus)

Eingangsimpedanz:  100kΩ

HP Lastimpedanz:  4/8Ω

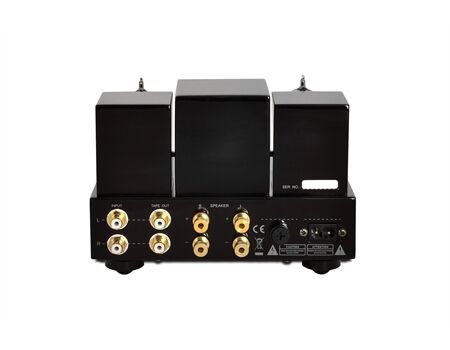

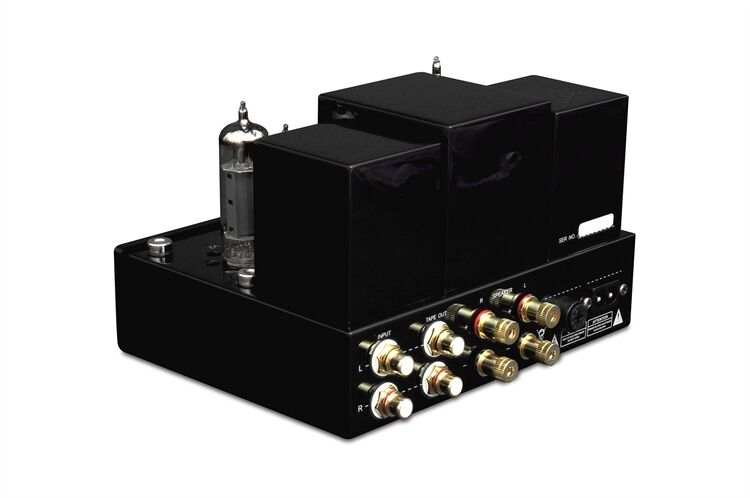

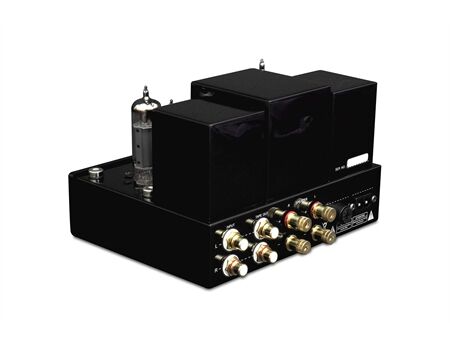

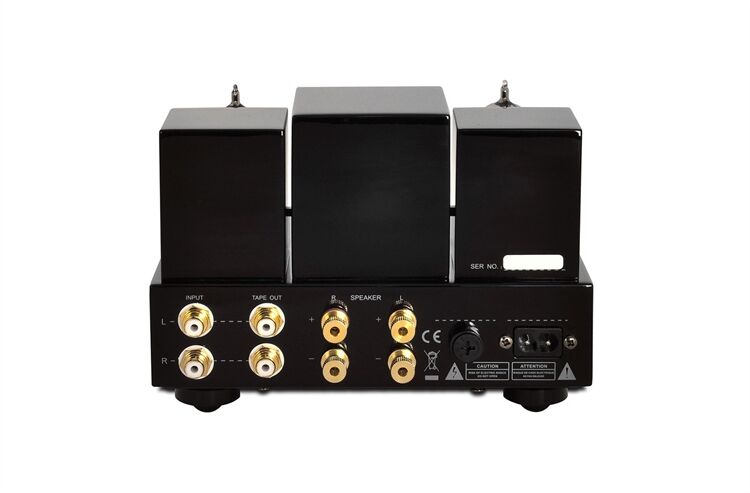

Steckverbinder:  1x Line-Eingang Cinch (Paar)
   1x Kopfhörerausgang Klinke 3,5mm
   2x Schraubklemmen kompatibel mit Bananensteckern
