Der McIntosh MA9500 ist ein integrierter 2-Kanal-Verstärker für hochwertige Stereo-Audiosysteme.

Leistung für unterschiedliche Lautsprecher

Die Ausgangsleistung beträgt 300 Watt pro Kanal. Der MA9500 ist für 2-, 4- und 8-Ohm-Lautsprecher ausgelegt und bietet dafür separate Lautsprecheranschlüsse. Die patentierten Solid Cinch™ Speaker Binding Posts sind vergoldet und sollen Lautsprecherkabel sicher fixieren, damit sich die Verbindung nicht unbeabsichtigt löst.

Anschlussvielfalt für analoge und digitale Quellen

Der MA9500 bietet insgesamt 17 Eingänge: 10 analoge und 7 digitale. Zur analogen Ausstattung gehören 2 symmetrische Eingänge, 6 unsymmetrische Eingänge sowie je ein Phono-Eingang für Moving Coil und Moving Magnet. Beide Phono-Eingänge besitzen eine einstellbare Anpassung. Digital stehen 2 koaxiale Eingänge, 2 optische Eingänge, 1 USB-Eingang, 1 MCT-Eingang und 1 HDMI-ARC-Eingang zur Verfügung.

DA2 Digital Audio Module

Das integrierte DA2 Digital Audio Module arbeitet mit einem Quad Balanced Digital-Analog-Wandler. Über USB sind PCM-Signale bis 32 Bit / 384 kHz sowie DSD64, DSD128, DSD256, DSD512, DXD352.8 kHz und DXD384 kHz möglich. Der MCT-Eingang ist für McIntosh SACD/CD-Transports vorgesehen und unterstützt CD- sowie SACD-Signale.

TV-Ton über HDMI ARC

Ein kompatibles TV-Gerät mit HDMI ARC kann mit dem MA9500 verbunden werden. Der HDMI-ARC-Eingang ist ausschließlich für Audiosignale eines kompatiblen Fernsehers vorgesehen. Er überträgt kein Video zum oder vom TV und gibt kein Audio von Nicht-TV-Quellen wieder. Dolby®- und DTS®-Mehrkanalformate werden unterstützt und für die 2-Kanal-Wiedergabe umgewandelt. Bei aktivierter CEC-Kommunikation kann die mitgelieferte MA9500-Fernbedienung TV-Power und TV-Lautstärke steuern.

Phono, Kopfhörer und Klangregelung

Für Plattenspieler stehen getrennte Phono-Eingänge für Moving Coil und Moving Magnet zur Verfügung, jeweils mit separatem Masseanschluss. Der High Drive Kopfhörerverstärker besitzt Headphone Crossfeed Director HXD®.

Technologien im Überblick

Der McIntosh MA9500 nutzt Autoformer™, Power Guard®, Sentry Monitor™, McIntosh Monogrammed Heatsinks™, Solid Cinch™ Speaker Binding Posts, Home Theater PassThru, High Drive Kopfhörerverstärker mit Headphone Crossfeed Director HXD®, Power Control, DA2 Digital Audio Module, Quad Balanced DAC, HDMI ARC, USB Audio, MCT, Moving Coil Phono, Moving Magnet Phono und 8-Band-Equalizer. Diese Technologien bilden die technische Grundlage für Verstärkung, Signalverarbeitung, Quellenauswahl, Systemintegration und Schutzfunktionen.

Schutzfunktionen für Verstärker und Lautsprecher

Power Guard® überwacht Eingangs- und Ausgangssignale und kann Pegel dynamisch anpassen, um Clipping und harte Verzerrungen zu vermeiden. Sentry Monitor™ ist eine kurzschlussschutzbezogene Technologie ohne Sicherung, die die Ausgangsstufe deaktiviert, bevor ein unsicherer Strombereich erreicht wird, und sich nach Rückkehr normaler Betriebsbedingungen automatisch zurücksetzt.

Bedienung und Einrichtung

Die Bedienung erfolgt über Eingangswahl, Lautstärkeregler, Display, Fronttasten und Fernbedienung. Eingänge können umbenannt oder deaktiviert werden. Für digitale Quellen lassen sich Gain-Werte anpassen, um Lautstärkeunterschiede zwischen Quellen auszugleichen. Der Equalizer kann je Eingang aktiviert werden, und die Einstellungen werden je Eingang gespeichert.

Integration in Stereo- und Heimkino-Systeme

Home Theater PassThru ermöglicht die Einbindung in ein Heimkino-System. Zusätzlich stehen ein symmetrischer und ein unsymmetrischer Ausgang zur Verfügung, um ein Audiosignal an eine weitere Endstufe zu senden. Power Control kann Ein- und Ausschaltsignale an verbundene McIntosh-Komponenten weitergeben.

Aufstellung und Belüftung

Der MA9500 kann auf einem Tisch oder Regal auf seinen vier Füßen stehen oder in ein Möbel beziehungsweise Gehäuse eingebaut werden. Für den Einbau werden ausreichende Belüftungsabstände empfohlen: mindestens 15,2 cm oberhalb, 5,1 cm unterhalb und 5,1 cm an jeder Seite. Hinter der Frontplatte sollen 5,1 cm Tiefe eingeplant werden; vor der Montageplatte 3,7 cm für die Bedienknöpfe. Der Verstärker sollte nicht direkt über einer wärmeerzeugenden Komponente installiert werden.

Design und Verarbeitung

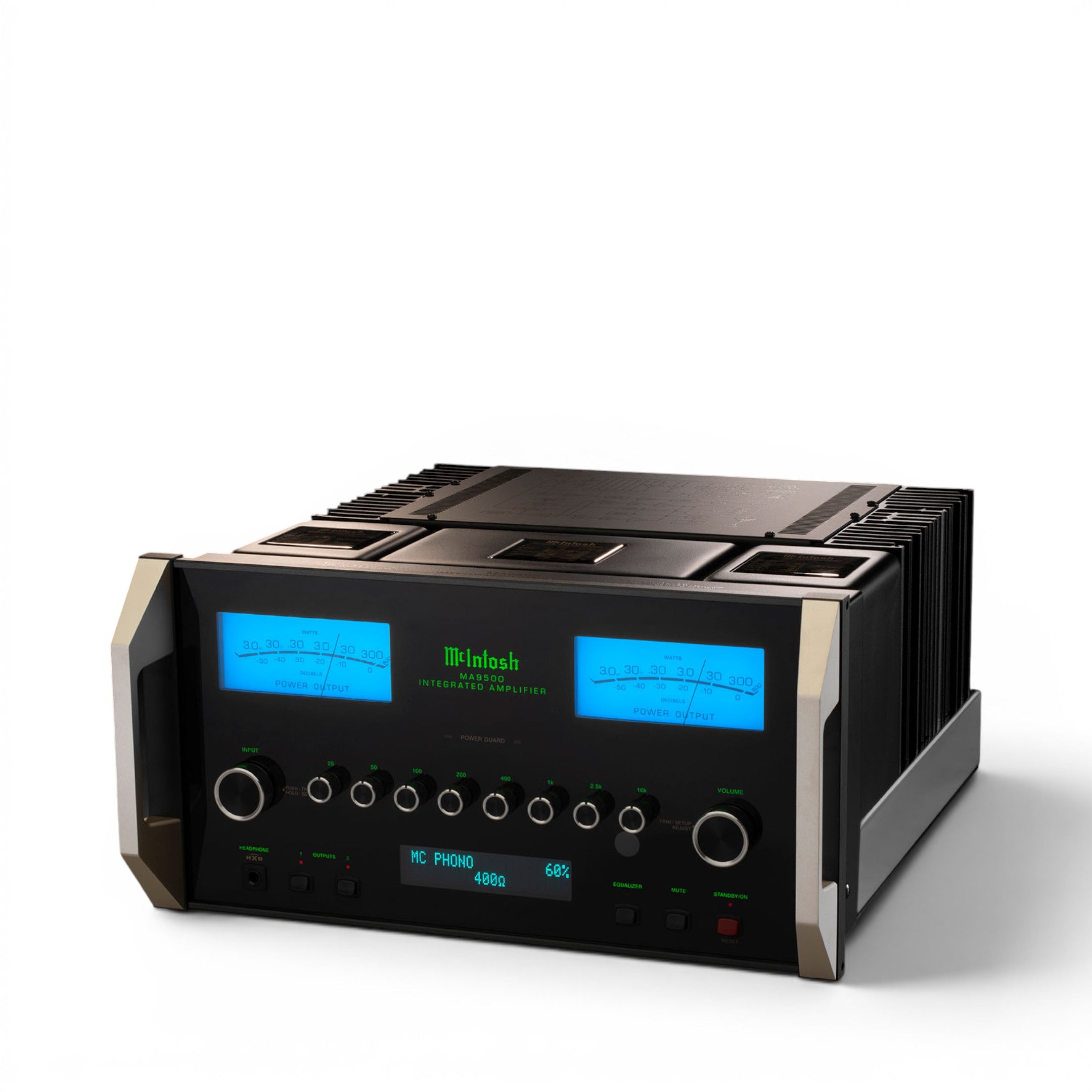

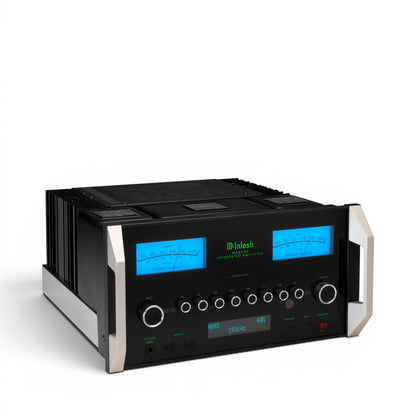

Das Gehäuse folgt der klassischen McIntosh-Gestaltung mit schwarzer Glasfront, LED-Beleuchtung, zwei blau beleuchteten Wattmetern, Drehreglern, beleuchtetem Logo, Aluminium-Endkappen mit integrierten Griffen und poliertem Edelstahlchassis. Die McIntosh Monogrammed Heatsinks™ bestehen aus Materialien mit hoher Wärmeleitfähigkeit und guten Wärmeableitungseigenschaften.

Auszeichnungen und Roon Tested

Der MA9500 ist als Roon Tested Gerät zertifiziert. Außerdem wurde der McIntosh MA9500 mit dem Hi-Fi News Outstanding Product Award sowie dem Haute Fidélité Reference Award ausgezeichnet.

Technische Daten

Allgemein

• Produktart: Integrierter 2-Kanal-Verstärker
• Bauart: Solid State
• Kanäle: 2
• Abmessungen B × H × T: 44,5 × 24,0 × 50,2 cm
• Gewicht: 45,8 kg
• Versandgewicht: 60,8 kg
• Frequenzgang: +0 / -0,5 dB von 20 Hz bis 20 kHz
• Frequenzgang: +0 / -3 dB von 10 Hz bis 100 kHz
• Ausgangstyp: Autoformer™
• Ausgangsanzeigen: ja
• Dual Layer Chassis: ja
• Chassis-Finish: polierter Edelstahl und schwarz lackierter Stahl
• McIntosh Monogrammed Heatsinks™: ja

Audio

• FTC Power Output Rating: 300 W
• Ausgangsleistung pro Kanal: 300 W an 2, 4 oder 8 Ohm
• Rated Power Band: 20 Hz bis 20 kHz
• Gesamtklirrfaktor: 0,005 %
• Dynamikreserve: 2,8 dB
• Dämpfungsfaktor: >40
• Empfindlichkeit Phono Moving Coil: 0,30 mV
• Empfindlichkeit Phono Moving Magnet: 3,0 mV
• Empfindlichkeit High Level symmetrisch / unsymmetrisch: 0,6 V / 0,3 V
• Empfindlichkeit Power Amp Input: 1,7 V
• Signal-Rausch-Abstand Moving Coil: 82 dB
• Signal-Rausch-Abstand Moving Magnet: 84 dB
• Signal-Rausch-Abstand High Level: 98 dB
• Signal-Rausch-Abstand Power Amp Input: 114 dB
• Eingangsimpedanz symmetrisch / unsymmetrisch: 10 K / 22 K
• Maximalausgang unsymmetrisch: 8 V
• Maximalausgang symmetrisch: 16 V
• Kopfhörerimpedanz: 100 bis 600 Ohm
• Kopfhörerausgang: 1/4" High Drive mit Headphone Crossfeed Director HXD®

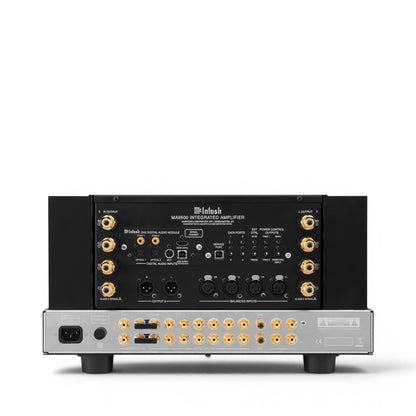

Analoge Anschlüsse

• Symmetrische Eingänge: 2
• Unsymmetrische Eingänge: 6
• Phono-Eingang Moving Coil: 1, einstellbare Anpassung
• Phono-Eingang Moving Magnet: 1, einstellbare Anpassung
• Symmetrischer variabler Ausgang: 1
• Unsymmetrischer fester Ausgang: 1
• Unsymmetrischer variabler Ausgang: 1
• Subwoofer-Ausgänge: 0
• AM/FM-Tuner-Option: nein
• Unsymmetrische Analoganschlüsse: Premium, vergoldetes massives Messing
• Lautsprecheranschlüsse: patentierte Solid Cinch™ Speaker Binding Posts

Digitale Anschlüsse

• Upgradefähiges Digital Audio Module: ja, DA2
• Digitale Koaxialeingänge: 2
• Digitale optische Eingänge: 2
• Digitaler MCT-Eingang: 1
• Digitaler USB-Eingang: 1
• HDMI-ARC-Eingang: 1
• Service Port: 1
• Digital Input Signal Format: Koaxial und optisch SPDIF PCM; MCT und USB PCM, DSD
• DAC-Typ: 8-Kanal, 32 Bit / 384 kHz PCM/DSD, Quad Balanced
• Koaxial Sample Rate: 24 Bit / 44,1 kHz bis 192 kHz
• Optisch Sample Rate: 24 Bit / 44,1 kHz bis 192 kHz
• MCT Sample Rate: 16 Bit / 44,1 kHz CD; DSD64 SACD
• USB Sample Rate: 32 Bit / 44,1 kHz bis 384 kHz PCM; DSD64, DSD128, DSD256, DSD512, DXD352.8 kHz, DXD384 kHz
• HDMI: PCM 24 Bit, 44,1 kHz bis 192 kHz; DTS; Dolby Digital

Steuerung und Bedienung

• Klangregelung: 8-Band
• Tone Bypass und Input Assign: ja
• RS232 Control Inputs: ja
• Power Control Outputs: 1 Main, 2 Trigger
• Rear Panel Data Ports: 4
• Rear Panel IR Sensor Inputs: ja
• Input Level Match: ja
• Home Theater PassThru: ja
• Power Control und Trigger Output: 12 VDC, 25 mA
• Auto-Off: nach ungefähr 30 Minuten Inaktivität aktivierbar

Stromversorgung

• Leistungsaufnahme Standby: <0,25 W
• Power Requirement in gelieferten Produktdaten: 120 V, 50/60 Hz, 6,6 A
• Weitere werkseitige AC-Konfigurationen: 100 V 50/60 Hz 8,0 A; 110 V 50/60 Hz 6,6 A; 120 V 50/60 Hz 6,6 A; 127 V 50/60 Hz 6,6 A; 220 V 50/60 Hz 3,6 A; 230 V 50/60 Hz 3,3 A; 240 V 50/60 Hz 3,3 A

Aufstellung

• Aufstellung: auf Tisch oder Regal auf vier Füßen möglich
• Möbeleinbau: möglich
• Mindestabstand oberhalb: 15,2 cm
• Mindestabstand unterhalb: 5,1 cm
• Mindestabstand seitlich: 5,1 cm je Seite
• Tiefe hinter der Frontplatte: 5,1 cm
• Abstand vor der Montageplatte für Knöpfe: 3,7 cm

Software / USB

• Apple Computer: OS-10.6.8 oder neuer, kein zusätzlicher Treiber erforderlich
• Windows Computer: Windows 7 Service Pack 1 oder neuer, McIntosh USB Audio Windows Driver erforderlich

Lieferumfang

• McIntosh MA9500
• Fernbedienung
• Netzkabel
• Spezialschlüssel
• Dokumente

• Broschüre
• Anleitung
