McIntosh MC2301 – Röhren-Monoblock für anspruchsvolle HiFi-Systeme

Der McIntosh MC2301 ist ein 1-Kanal-Endverstärker mit Röhrenschaltung und wurde für hochwertige 2-Kanal-Audiosysteme sowie Stereo-Musiksysteme entwickelt. Als Monoblock-Endstufe richtet er sich an Anlagen, in denen jeder Lautsprecher von einer eigenen, klar definierten Verstärkersektion profitieren soll und bewältigt das mit bravour.

Röhrentechnik mit charakterstarker McIntosh-Architektur

Der MC2301 arbeitet als Röhren-Endverstärker und nutzt eine vollsymmetrische Schaltungsarchitektur vom Eingang bis zum Lautsprecherausgang. Das sorgt für eine saubere Signalführung und passt besonders gut zu hochwertigen Vorstufen und anspruchsvollen Lautsprechersystemen. Unsere Empfehlung: Der MC2301 sollte in einer sorgfältig geplanten HiFi-Kette eingesetzt werden, bei der Lautsprecher, Vorverstärker, Verkabelung und Aufstellung aufeinander abgestimmt sind. Bei Interesse geben wir gerne Hilfestellung.

Technologien und Ausstattungsmerkmale im McIntosh MC2301

Im McIntosh MC2301 verbinden sich zentrale McIntosh-Technologien mit praxisrelevanten Ausstattungsmerkmalen: Quad-Balanced-Schaltungsdesign, Unity-Coupled-Schaltung, Unity-Coupled-Ausgangsübertrager, multifilar gewickelter Ausgangsübertrager, Sentry Monitor™ Röhrenschutz, McIntosh Power Assurance System, symmetrischer und unsymmetrischer Eingang sowie LED-Glasfaserbeleuchtung. Gemeinsam bilden sie die technische Grundlage des Geräts: eine symmetrische Signalverarbeitung, die markentypische McIntosh-Ausgangsübertragertechnik, Schutzfunktionen für einen sicheren Betrieb sowie eine hochwertige Anzeige- und Beleuchtungslösung.

Sentry Monitor™ und Power Assurance System

Der MC2301 verfügt über Sentry Monitor™ Röhrenschutz und ein McIntosh Power Assurance System. Die Schutzschaltung trennt die Ausgangsstufe, bevor sichere Betriebsbereiche überschritten werden, und setzt sich automatisch zurück. Zusätzlich stehen Schutzmechanismen gegen Kurzschluss, Fehlanpassung und Überhitzung bereit. Das ist besonders relevant bei leistungsstarken Anlagen, bei denen Lautsprecher und Endstufe sauber aufeinander abgestimmt werden müssen.

McIntosh-Design mit sichtbaren Röhren

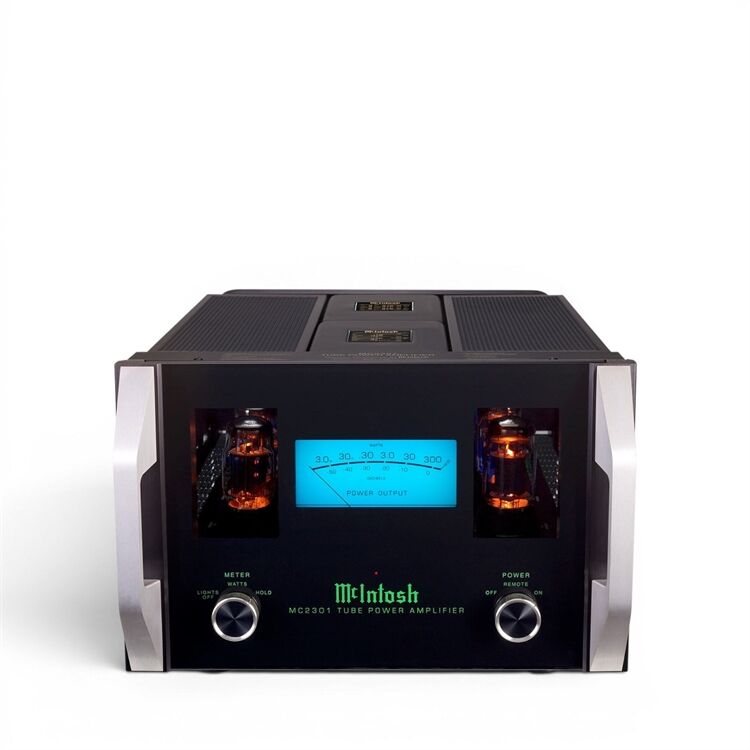

Optisch zeigt der MC2301 typische McIntosh-Merkmale: ein blau beleuchtetes Leistungsinstrument, sichtbare Ausgangsröhren, Drehregler, gebürstete Aluminiumgriffe und ein poliertes Edelstahlchassis.

Aufstellung und Betrieb

Der MC2301 ist ein massives Gerät mit Röhrentechnik und benötigt eine sorgfältige Aufstellung mit ausreichender Belüftung. Unsere Empfehlung: Vor dem Einbau in Möbel oder Racks sollten Platzbedarf, Belüftung und Zugänglichkeit der Anschlüsse gemeinsam geplant werden. Außerdem ist das Gerät mit seinen fast 53 kg sehr schwer, weshalb geprüft werden muss, ob die Möbel oder Racks das Gewicht aushalten.

Das spricht für den McIntosh MC2301

• Röhren-Monoblock-Endverstärker für hochwertige HiFi- und Stereo-Musiksysteme
• Unity-Coupled-Ausgangsübertrager
• Quad-Balanced-Schaltungsdesign
• Symmetrischer und unsymmetrischer Eingang für flexible Systemintegration
• Sentry Monitor™ Röhrenschutz mit automatischer Rückstellung
• Hochwertige McIntosh-Optik mit Glasfront, Röhrenansicht und Edelstahlchassis

Was man über den McIntosh MC2301 wissen muss

• Als 1-Kanal-Monoblock muss die Systemplanung entsprechend erfolgen
• Das Gerät besitzt ein hohes Eigengewicht und benötigt eine stabile Aufstellung
• Röhrentechnik erfordert ausreichende Belüftung
• Die Transportschaumeinsätze über den Röhren müssen vor dem Anschluss an das Stromnetz entfernt werden

Technische Daten

Allgemein

• Produktart: 1-Kanal-Röhren-Monoblock-Endverstärker
• Abmessungen B × H × T: 45,09 cm × 31,27 cm × 58,42 cm
• Gewicht: 52,6 kg
• Versandgewicht: 63,9 kg
• Anzahl Kanäle: 1
• Schaltungsdesign: Röhrenschaltung
• Schaltungskonfiguration: Quad-Balanced, Unity-Coupled
• Ausgangstyp: Unity-Coupled-Ausgangsübertrager
• Frontplatte: 1,27 cm Glas mit Griffen
• Beleuchtung: LED-Glasfaserbeleuchtung
• Chassis: offenes Edelstahlchassis

Audio

• FTC-Nennausgangsleistung: 300 W
• Ausgangsleistung pro Kanal: 300 W an 2, 4 oder 8 Ohm
• Ausgangslastimpedanz: 2, 4 oder 8 Ohm
• Nennleistungs-Frequenzbereich: 20 Hz bis 20 kHz
• Gesamtklirrfaktor: 0,5 % maximale harmonische Verzerrung bei jeder Leistungsstufe von 250 mW bis Nennleistung, 20 Hz bis 20 kHz
• Gesamtklirrfaktor bei 1 kHz: = 0,25 %
• Signal-Rausch-Abstand unter Nennausgangsleistung: 117 dB
• Dynamikreserve: 1,2 dB
• Dämpfungsfaktor: > 15 breitbandig
• Frequenzgang: +0, -0,5 dB von 20 Hz bis 20 kHz
• Erweiterter Frequenzgang: +0, -3,0 dB von 10 Hz bis 100 kHz
• Eingangsempfindlichkeit unsymmetrisch: 1,7 V
• Eingangsempfindlichkeit symmetrisch: 3,4 V
• Eingangsimpedanz: 47.000 Ohm
• Intermodulationsverzerrung: 0,5 % maximal, sofern die momentane Spitzenleistung die doppelte Nennleistung nicht überschreitet, für jede Frequenzkombination von 20 Hz bis 20 kHz



Röhrenbestückung

• Spannungsverstärker: 2 × 12AT7
• Ausgangsröhren: 8 × KT88 oder 6550

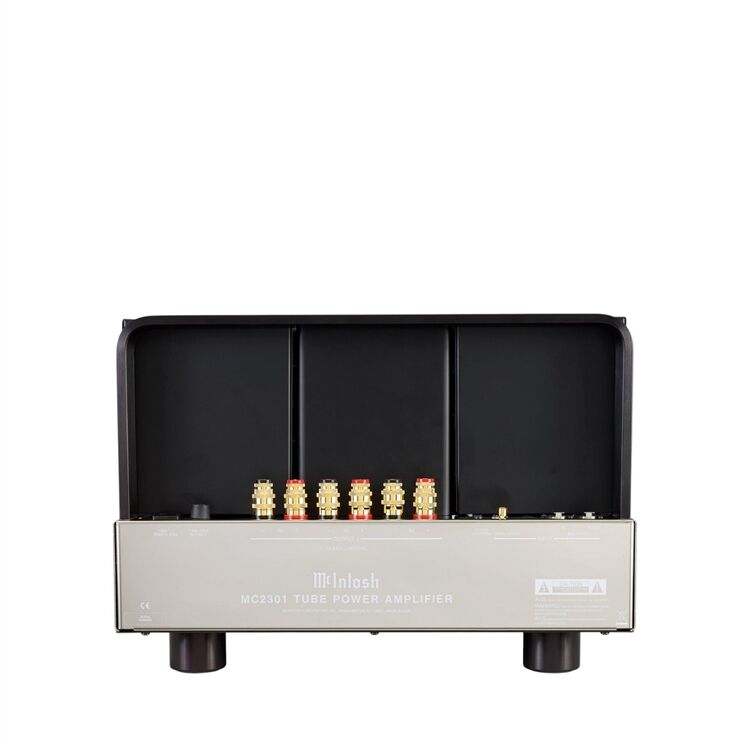

Anschlüsse

• Symmetrischer Eingang: vorhanden
• Unsymmetrischer Eingang: vorhanden
• Symmetrischer Eingang/Ausgang: vorhanden
• Eingangswahlschalter: symmetrisch / unsymmetrisch
• Lautsprecheranschlüsse: für 2, 4 und 8 Ohm
• Lautsprecheranschlussterminals: 200 A, 3-Wege
• Power Control In: vorhanden
• Power Control Out: vorhanden
• Mehrkanal-DB25-Kabel: nicht verfügbar

Ausstattung und Bedienung

• Ferneinschaltung: ja
• Leistungsanzeige: ja
• Schalter für Instrumentenbeleuchtung: ja
• Power Output Meter: vorhanden
• Peak-Watt-Hold-Modus: vorhanden
• Sentry Monitor™ Röhrenschutz: vorhanden
• Thermoschutz: vorhanden
• Mono Bridge: nein
• Mono Parallel: nein
• Lautsprecherausgang beim Einschalten: ca. 15 Sekunden stummgeschaltet

Stromversorgung

• 100 V, 50/60 Hz: 6,6 A
• 110 V, 50/60 Hz: 6 A
• 120 V, 50/60 Hz: 5,5 A
• 220 V, 50/60 Hz: 3 A
• 230 V, 50/60 Hz: 2,75 A
• 240 V, 50/60 Hz: 2,75 A
• Standby: 1 W
• Maßgebliche Netzspannung: Rückseite des MC2301 beachten

Aufstellung und Belüftung

• Mindestfreiraum oberhalb: 30,48 cm
• Mindestfreiraum unterhalb: 5,08 cm
• Mindestfreiraum seitlich: 10,16 cm je Seite
• Tiefe hinter der Frontplatte: 55,88 cm
• Freiraum vor der Montageplatte: 4,12 cm
• Installation direkt über wärmeerzeugenden Komponenten: nicht empfohlen
• Luftführung: kühle Luft von unten, warme Luft nach oben



Lieferumfang

• McIntosh MC2301
• Abdeckung
• Netzkabel
• Dokumente
