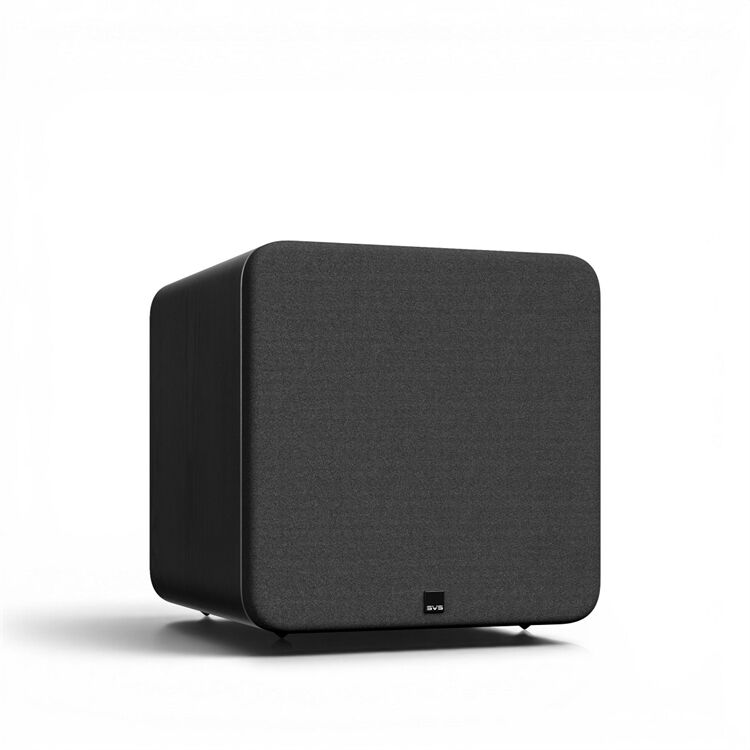

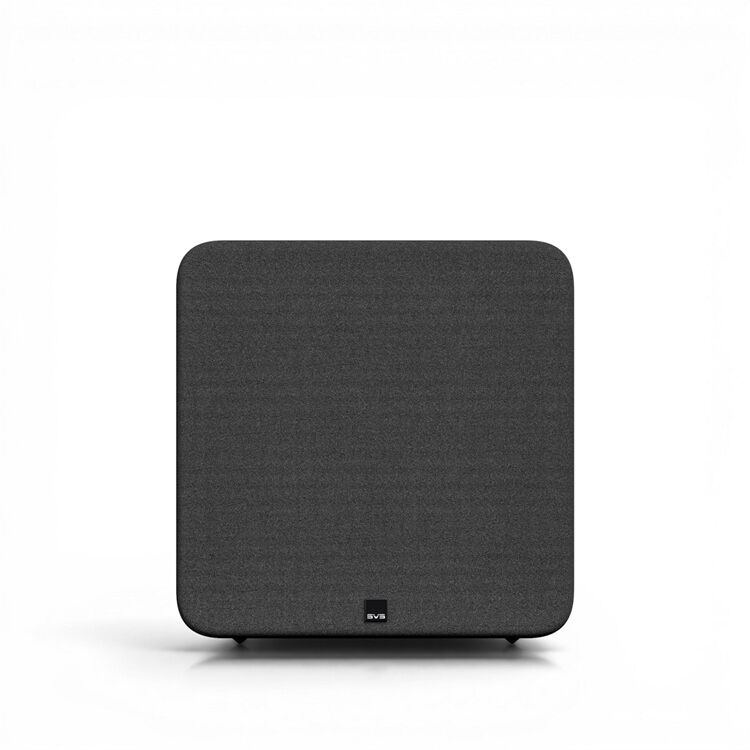

SVS SB-5000 R|Evolution: SVS Subwoofer für Heimkino und HiFi

Tiefton bis 13 Hz für spürbare Basswiedergabe

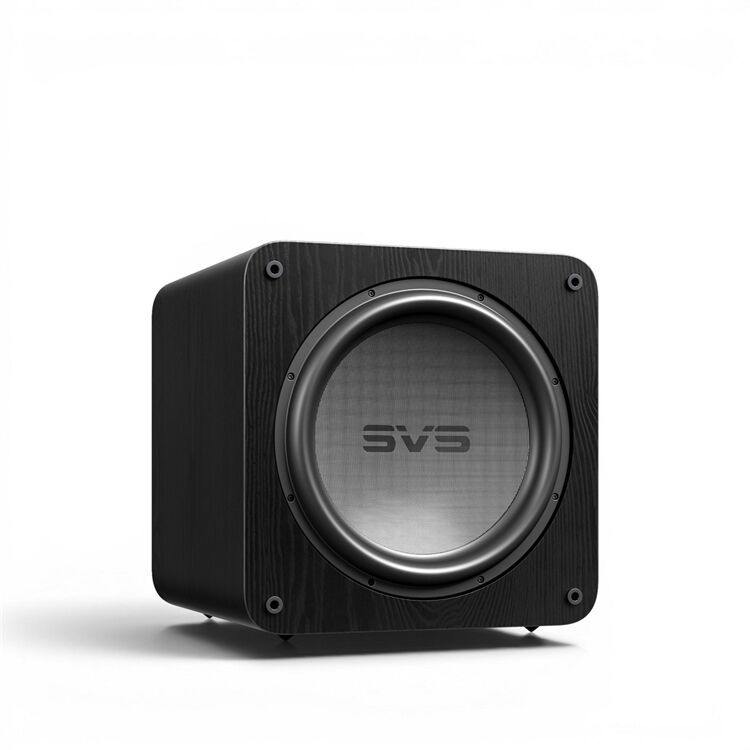

Der 15-Zoll-Treiber mit Glasfaserverbundmembran ist auf hohe Auslenkung und präzise Bewegung ausgelegt.

Dual-Mono-Verstärker mit MOSFET-Ausgang

Eingebaut ist der Sledge STA-2000D. Der Dual-Mono-Class-D-Verstärker arbeitet mit zwei Monoblock-Verstärkern.

SVS Subwoofer App für einfache Bedienung

Die SVS Subwoofer Control App ermöglicht die Einstellung von Lautstärke, Filter, Phase, EQ, Energieoptionen und weiteren Funktionen. So kann der Subwoofer vom Hörplatz aus angepasst werden.

Bedienung direkt am Gerät

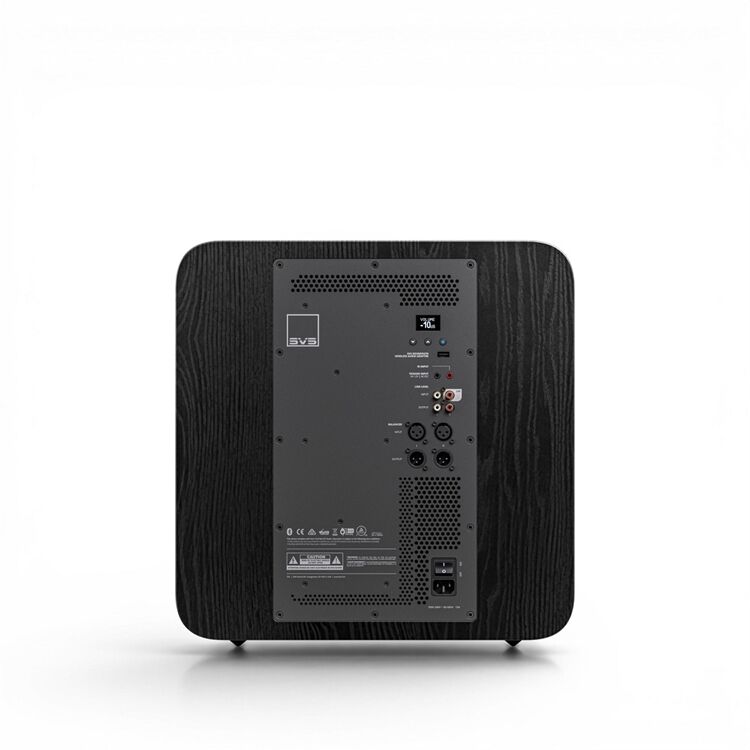

Neben der App bietet die Rückseite eine OLED- und Tastenschnittstelle. Darüber lassen sich Lautstärke, Tiefpassfilterfrequenz, Phase, Leistungsmodus, Displayausrichtung, Bluetooth-Sperre und Werkseinstellungen bedienen.

Einrichtung in der SVS App

Nach Installation der SVS App führt ein Tutorial durch die verfügbaren Optionen. Für den Alltag sind vor allem Lautstärke, Tiefpassfilter, Phase, parametrischer EQ, Raumgewinnkompensation und Voreinstellungen wichtig.

Die Voreinstellungen eignen sich für unterschiedliche Inhalte wie Musik, Filme oder Nachtbetrieb. Damit lässt sich der Bass schnell anpassen, ohne alle Einstellungen neu setzen zu müssen.

Aktiv Subwoofer anschließen Anleitung: AV-Receiver und Stereo

Für Heimkino ist der gängigste Anschluss ein einzelnes Cinch- oder XLR-Kabel vom LFE- oder SUB1-Ausgang des AV-Receivers zum LFE-Eingang des SB-5000 R|Evolution. Der AV-Receiver übernimmt dann das Bassmanagement.

In einem Stereo-System werden linker und rechter Line-Ausgang des Vorverstärkers mit den linken und rechten Eingängen des Subwoofers verbunden. Danach wird der integrierte Tiefpassfilter so eingestellt, dass der Bass weich zu den Hauptlautsprechern übergeht.

Wo sollte ein Subwoofer nicht stehen?

Ein Subwoofer sollte nicht an einer Position stehen, an der der Bass stark dröhnt oder einzelne Bassbereiche verschwinden. Besonders Ecken können sehr kräftigen Bass erzeugen, bei ungünstiger Hörposition aber auch Dröhnen verstärken.

Der SB-5000 R|Evolution sollte außerdem nicht in unbelüfteten Möbeln betrieben werden. Lüftungsöffnungen dürfen nicht blockiert werden und die Aufstellung in der Nähe von Wasser oder Wärmequellen ist zu vermeiden.

Gute Positionen für Bass und Integration

Eine Aufstellung vorne im Raum zwischen oder nahe den Frontlautsprechern erleichtert meist die Abstimmung mit Hauptlautsprechern und Center-Kanal. Eine Position an der Seitenwand kann ebenfalls funktionieren, wenn Genauigkeit und Leistung im Raum passen.

Bei zwei Subwoofern kommen diagonale Ecken, die vordere Bühne, die Mitte der Seitenwände oder eine Position nahe dem Center-Kanal infrage. Da jeder Raum anders reagiert, bleibt Ausprobieren ein wichtiger Teil der Einrichtung.

Mehrere Subwoofer und Dual-Betrieb

Der SB-5000 R|Evolution kann über RCA- oder XLR-Ausgänge in Systeme mit mehreren Subwoofern eingebunden werden. Mehrere Subwoofer können den Frequenzgang im Hörbereich gleichmäßiger machen, Spitzen und Auslöschungen reduzieren und die Basslokalisierung verringern.

Was heißt subwoofer aktiv?

Ein subwoofer aktiv besitzt einen integrierten Verstärker. Beim SVS SB-5000 R|Evolution übernimmt der STA-2000D-Verstärker die Leistung direkt im Subwoofer, während AV-Receiver oder Vorverstärker das Audiosignal liefern.

Warum ein aktiv subwoofer einfacher in Systeme passt

Ein aktiv subwoofer benötigt kein separates externes Endstufen-Setup für den Bass. Der SB-5000 R|Evolution wird direkt mit Strom versorgt und über Cinch, XLR oder LFE in ein Heimkino- oder Stereo-System eingebunden.

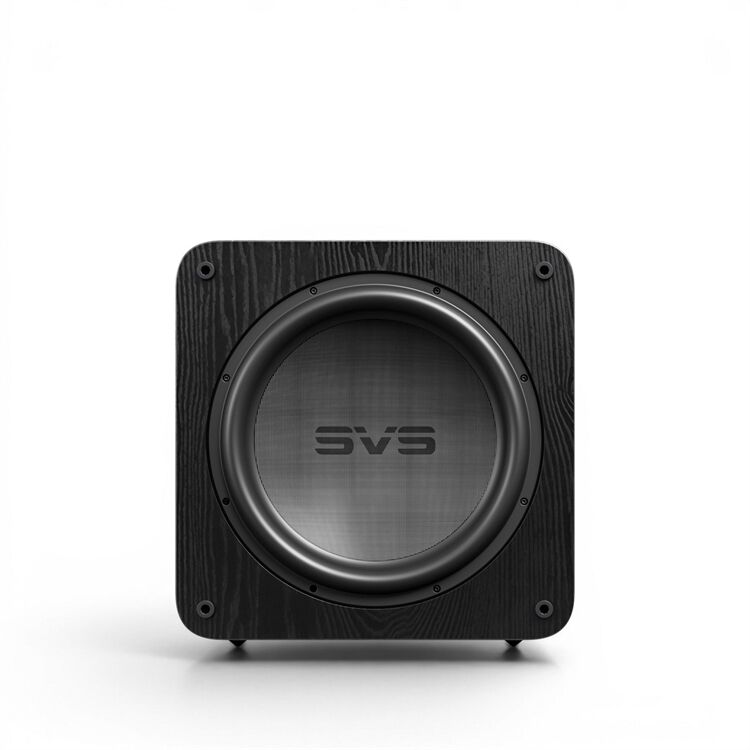

15-Zoll-Treiber mit kontrollierter Bewegung

Die 15-Zoll-Glasfasermembran bietet ein ausgewogenes Verhältnis aus Steifigkeit und geringer Masse. Die stark auslenkbare Gummisicke unterstützt lange, klare Bewegungen der Membran, damit tiefe Frequenzen kontrolliert bleiben.

Die doppelte 3-Zoll-Schwingspule überträgt die Energie des Verstärkers stabil auf die Membran.

295-MHz-DSP für Kontrolle im Raum

Der integrierte 295-MHz-DSP verwaltet Verstärker, Antrieb und Treiber. Damit lassen sich Frequenzanpassung, Überwachung und Schutzfunktionen so steuern, dass der Subwoofer im Raum sauber und stabil arbeitet.

Technische Daten

Allgemein

• Produktart: aktiver Subwoofer
• Modellbezeichnung: SVS SB-5000 R|Evolution
• Produktfamilie: SVS 5000 R|Evolution Series Subwoofers
• Einsatzbereich: Mehrkanal-Heimkino und Zweikanal-Stereo
• Frequenzbereich / Tiefgang: Tieftonwiedergabe bis hinunter zu 13 Hz
• Abmessungen (mit Gitter) 46,5 cm H × 45,3 cm B × 49,5 cm T
• Abmessungen (ohne Gitter) 46,5 cm H × 45,3 cm B × 46,8 cm T
• Abmessungen (Verpackung) 58,8 cm H × 59,8 cm B × 71,2 cm T
• Gesamtgewicht:  46,3 kg (Gerät) / 54,8 kg (Verpackung)

Treiber

• High-Excursion SVS Treiber
• 15-Zoll-Treiber / 38,1 cm
• Membran aus Glasfaserverbundwerkstoff
• 17,4 kg Ferritmagnetantrieb
• Extrem auslenkbare Gummisicke
• Doppelte 3-Zoll-Schwingspulen
• 6-lagige bi-filar Doppelschwingspule
• Kupferummantelter Aluminiumdraht

Verstärker

• Dual-Mono STA-2000D Verstärker
• Zwei Class-D-Monoblock-Verstärker
• MOSFET-Ausgangsstufen
• Jeder Monoblock-Verstärker treibt eine der beiden Schwingspulen an

Netzteil und Kühlung

• Leistungssteigerndes Schaltnetzteil
• Netzfilter
• Power-Factor-Correction / PFC
• FEA-optimierte Konvektionskühlung
• Keine externen Kühlkörper erforderlich
• Netzanschluss: 100 V – 240 V, 50 – 60 Hz
• Leistungsangabe am Gerät: 2000 W

DSP und Signalverarbeitung

• 295 MHz DSP
• Echtzeit-Überwachung
• Frequenzanpassung im Raum
• Spannungstabilisierung für konstante Leistung
• 120 dB Signal-Rausch-Verhältnis
• Gesamtklirrfaktor / THD: ≤ 1,00 %

App-Steuerung und Funktionen

• SVS Subwoofer Control App für Apple iOS und Google Android
• Steuerung von Lautstärke, Filter, Phase, EQ und Energieeinstellungen
• Speicherplätze für Musik, Filme oder Nachtmodus
• Parametrischer EQ
• Raumgewinnkompensation
• OLED-Schnittstelle am Subwoofer
• Display-Flip-Funktion
• Bluetooth-Sperre
• Werkseinstellungen zurücksetzbar

Steuerbereiche

• Tiefpassfilter: 30 Hz – 200 Hz in 1-Hz-Schritten
• Tiefpass-Flankensteilheit: 6 dB, 12 dB, 18 dB, 24 dB
• Lautstärke: -60 dB bis 0 dB in 1-dB-Schritten
• Phase: 0° bis 180° in 1-Grad-Schritten
• Polarität: positiv oder negativ
• PEQ-Frequenz: 20 Hz – 200 Hz in 1-Hz-Schritten
• PEQ-Anhebung: -12,0 dB bis 6,0 dB in 0,1-dB-Schritten
• PEQ-Q-Faktor: 0,2 bis 10,0 in 0,1-Schritten
• Raumverstärkung / RGC-Frequenz: 25 Hz, 31 Hz, 40 Hz
• RGC-Flankensteilheit: 6 dB, 12 dB

Anschlüsse

• LFE-Eingang
• Unsymmetrische RCA-Line-Pegel-Eingänge
• Unsymmetrische RCA-Line-Pegel-Ausgänge
• Symmetrische XLR-Line-Pegel-Eingänge
• Symmetrische XLR-Line-Pegel-Ausgänge
• USB-Anschluss Typ A
• 3,5-mm-IR-Eingang
• 3V–12V Trigger-Eingang
• Netzkabelbuchse
• Ein-/Aus-Schalter

Betriebsmodi und Leistungsaufnahme

• Auto-Standby-Modus
• Dauerbetriebsmodus
• Trigger-Modus bei angeschlossenem 3,5-mm-Triggerkabel
• Leistungsaufnahme ausgeschaltet: < 0,3 W
• Automatischer Standby-Modus: < 0,5 W
• Netzwerk-Standby-Modus bei Bluetooth-Verbindung: < 2,0 W
• Auto-Standby nach 20 Minuten ohne Audiosignal

Aufstellung und Integration

• Einbindung in Mehrkanal-Heimkinosysteme
• Einbindung in Zweikanal-Stereosysteme
• Anschluss per LFE / SUB1 an AV-Receiver oder Vorverstärker
• Anschluss per linker und rechter Line-Ebene bei Stereo-Systemen
• Betrieb mehrerer Subwoofer möglich
• Drahtlose Verbindung über SVS SoundPath Wireless Audio Adapter möglich, separat erhältlich
• USB-Anschluss kann den Receiver des SoundPath Wireless Audio Adapter mit Strom versorgen

Lieferumfang

• SVS SB-5000 R|Evolution
• Abdeckung
• Netzkabel
• Gerätefüße
• Dokumente
